Montageanleitung
44 mm Rennzylinder inkl. Kopf für dein Zündapp Bergsteiger M25 und M50 Mofa / Moped mit einem Typ 247 Motor.
Der hochwertige Rennsatz inkl. Zylinderkopf der Qualitätsmarke swiing® ingenious gepaart mit dem legendären VERTEX-Kolben in Erstausstatter-Qualität übertrifft garantiert alle Erwartungen und setzt neue Meilensteine in der Mofaszene.

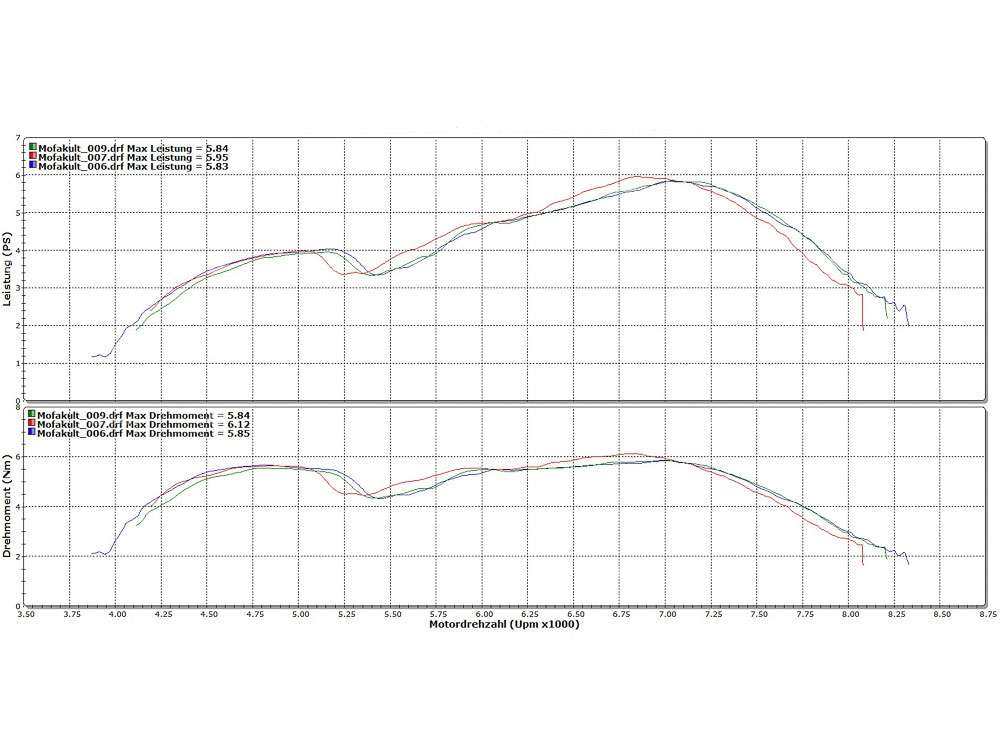

Mit entsprechender Einstellung bringst du satte 5.9 PS aufs Hinterrad. Du glaubst uns nicht? Bei den Bildern findest du das entsprechende Leistungsdiagramm.
Folgende Attribute zeichnen den Zylinder aus:
- Nikasilbeschichtung für optimale Schmierung und Langlebigkeit
- geteilte Überströmkanäle für optimierten Gemischstrom
- Passung am Zylinderkopf für perfekte Führung
- porenreine Oberfläche
- sämtliche Dicht- und Anschlussflächen sind plangefräst
Sämtliche Hinweise zum Einbau / Einfahren des Zylinders werden im Video erläutert.

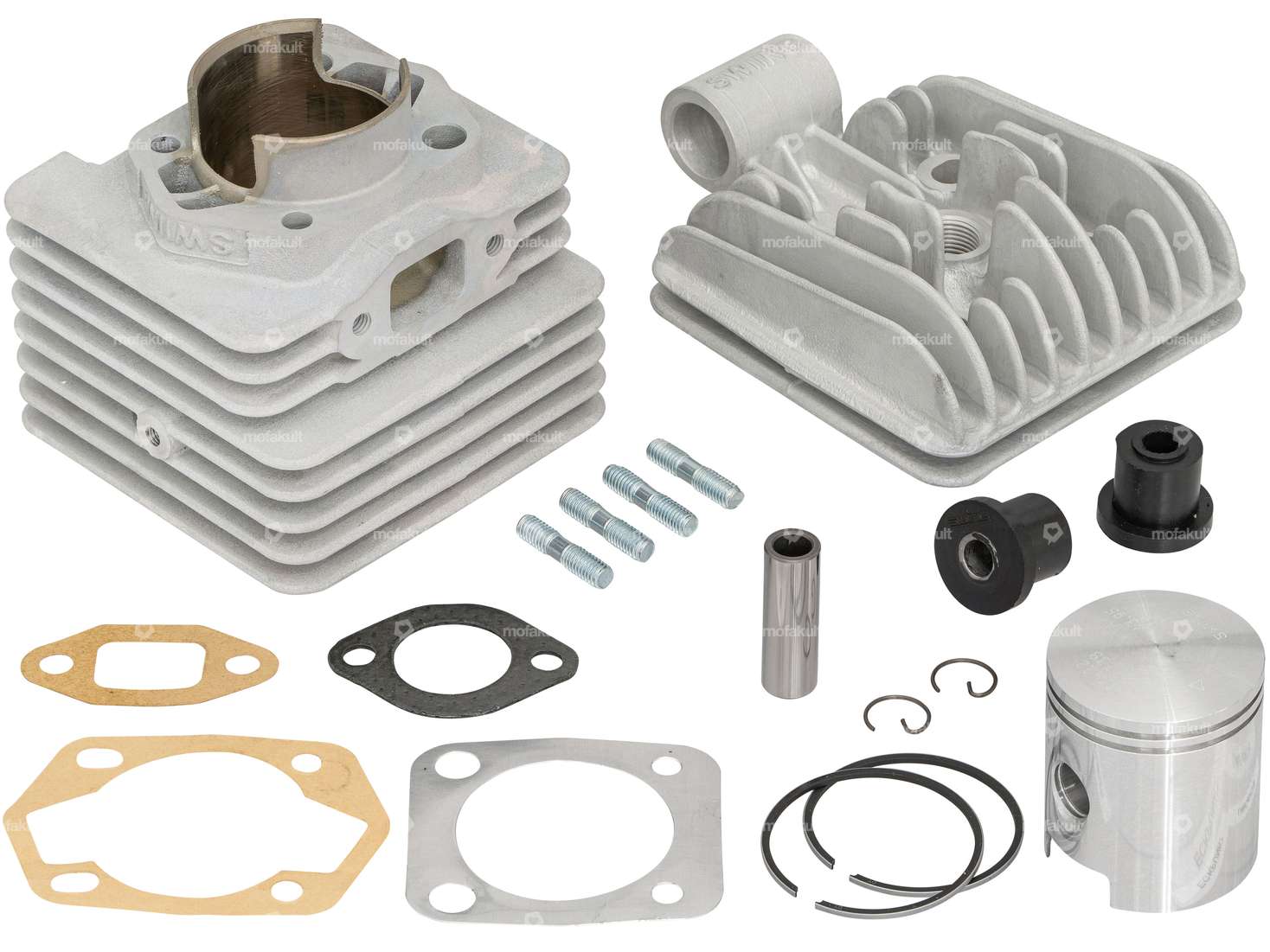

Wie abgebildet sind im Lieferumfang die beiden Silentblöcke für den Zylinderkopf, sowie hochwertige Stehbolzen für Ein- und Auslass enthalten.

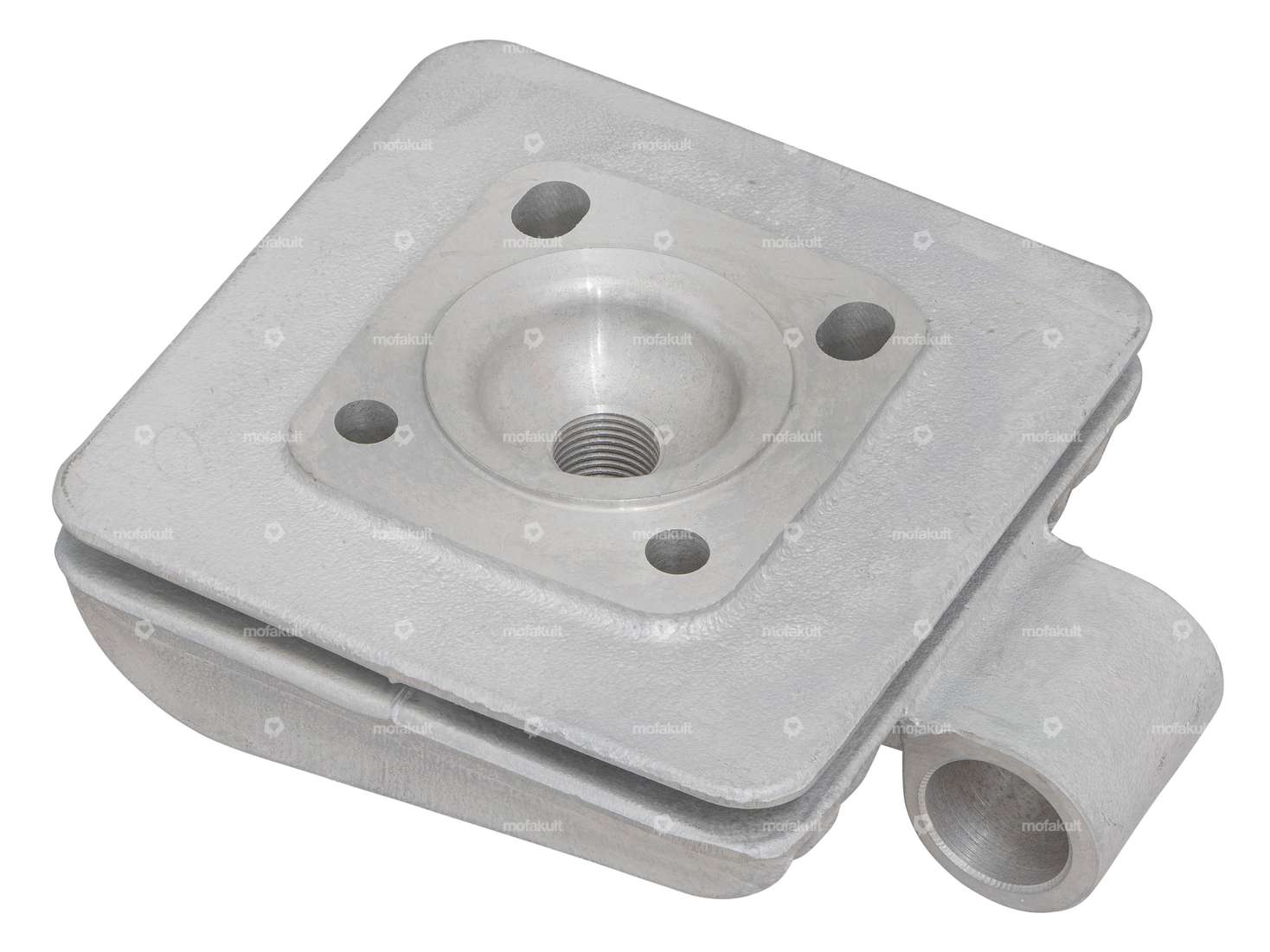

Bitte wähle im Auswahlfeld den gewünschten Zylinderkopf mit oder ohne Dekompression-Bohrung.
Der Kolben wird mit dem Pfeil in Richtung Auslass montiert.
Hinweis: Bei Zündapp-Motoren mit einem 85 mm Kurzpleuel muss dieser für die Verwendung des Zylinders erst auf einen Langpleuel mit einer Länge von 91 mm (Mitte - Mitte) umgerüstet werden.
Beim Kauf dieses Komplettsets gibt es satte Prozente auf den Verkaufspreis der Einzelteile.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Lochabstand Auslass: 42 mm · Ø Auslass innen: 21.3 mm · Lochbild [mm]: 44 x 44 · Kurbelwellenhub: 42 mm · Ø Kolbenbolzen (B): 12 mm · Hubraum: 65 ccm · Lochabstand Einlass: 38 mm · Auslassart: schräg · Gewinde Auslass: M6x1 (Standardgewinde) · Ø Zylinderhals: 48 mm · Anzahl Befestigungspunkte: 4 Stk. · Anwendungsbereich: Tuning · Einlassfenster: 22.3 x 15.5 · Dekompressor: Nein · Getarnt: Nein · Gewinde Einlass: M6x1 (Standardgewinde) · Hersteller: swiing® ingenious parts · Material: Aluminium · Oberfläche: sandgestrahlt · Nenndurchmesser: 44 mm
Ø Bund: 25.5 mm · Ø innen: 8.2 mm · Gesamtlänge: 21 mm · Ø aussen: 19 mm · Material: Gummi, Stahl · Hersteller: swiing® revival parts
| Nenndurchmesser | 44 mm |
| Hersteller | swiing® ingenious parts, Vertex |
| Anwendungsbereich | Tuning |
| Material | Aluminium |
| Hubraum | 65 ccm |
| Oberfläche | sandgestrahlt |
| Kurbelwellenhub | 42 mm |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Auslassart | schräg |
| Anzahl Befestigungspunkte | 4 Stk. |
| Gewinde Auslass | M6x1 (Standardgewinde) |
| Dekompressor | Nein |
| Getarnt | Nein |
| Zündapp | Mofa 25 (M 25) / Moped M 50 Bergsteiger (Typ 247-434) |
Bewertungen
Zubehör & Verwandtes
Loctite 638 Fügen Welle-Nabe hochfest 10 ml
Temperaturbeständigkeit (min.): -75 - 150 °C · Hersteller: Loctite · Anzuwendendes Material: Aluminium · Anzuwendendes Material: Metall · Anzuwendendes Material: Stahl · Inhalt: 10 ml · Farbe: grün · Gefahrenhinweis: Kann allergische Hautreaktionen verursachen · Gefahrenhinweis: Kann die Atemwege reizen · Gefahrenhinweis: Schädlich für Wasserorganismen (mit langfristiger Wirkung) · Gefahrenhinweis: Verursacht Hautreizungen · Gefahrenhinweis: Verursacht schwere Augenschäden · Signalwort: Gefahr · Gefahrenpiktogramm: GHS05 - Ätzend · Gefahrenpiktogramm: GHS07 - Vorsicht gefährlich · Haftfähigkeit: hochfest · Spaltmass (max.): 0.25 mm · Anwendungsart: 1K · Ausrichtungszeit: 300 s · Losbrechmoment (nach Material): 23 Nm · Losbrechmoment (nach Material): 25 Nm · Losbrechmoment (nach Material): 57 Nm · Anwendungsbereich: Chemie
EUR 26.90
EUR 2’690.00/l
17 mm Vergaserset (Bing SRF Nachbau) | Zündapp Belmondo
Anwendungsbereich: Tuning · Bauteilgruppe Vergaser: Vergaser komplett · Chokebetätigung: Handchoke · Vergasertyp: SRF · Nenndurchmesser: 16 mm · Nenndurchmesser: 17 mm · Ø Benzinschlauchanschluss: 6 mm · Ø Eingang innen: 17 mm · Befestigungsart: Flansch · Befestigungsart: Steckverbindung geklemmt · Ø Ausgang innen: 17 mm · Ø Anschluss Luftfilter: 60 mm · Ø Anschluss innen: 23 mm · Lochabstand Einlass: 40 mm
EUR 134.70
Hot
swiing® ingenious Luftfilter Schaumstoff Ø 65 mm schwarz
Hersteller: swiing® ingenious parts · Befestigungsart: Steckverbindung geklemmt · Getarnt: Nein · Anwendungsbereich: Tuning · Farbe: rot · Farbe: schwarz · Filterart: Schaumstoff · Gesamtlänge: 80 mm · Ø Anschluss innen: 65 mm · Ø aussen: 75 mm
EUR 30.50
swiing® ingenious Resonanz-Auspuff-Set Ø 28 / 70 mm | Zündapp Belmondo (Typ 247)
Gesamtlänge: 730 mm · Ø aussen: 70 mm · Hersteller: swiing® ingenious parts · Material: Stahl · Oberfläche: verchromt · Farbe: Chrom · Befestigungsart: geschraubte Schelle · Auspuffart: Zigarre · Ø Anschluss innen: 28 mm · Befestigung Flammenrohr: Flansch
EUR 183.70
swiing® ingenious Kolben 44 mm Vertex | Zündapp Belmondo, Bergsteiger
Hersteller: swiing® ingenious parts · Ø aussen Kolben (A): 43.95 mm · Kompressionshöhe (C): 25.05 mm · Wölbung (D): 2.45 mm · Gesamthöhe Kolben (E): 51.5 mm · Anzahl Kolbenringe (F): 2 Stk. · Kolbenringform: Rechteck-Ring · Kolbenringstoss: Innensicherung (IS) · Nenndurchmesser: 44 mm · Höhe Kolbenring: 1.5 mm · Ø Kolbenbolzen (B): 12 mm · Gewicht Kolben-Kit: 92 g
EUR 78.30
Nicht lagernd

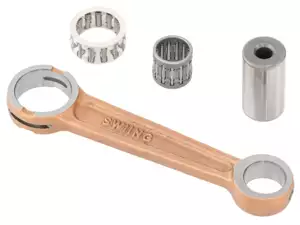

swiing® revival Pleuel | Zündapp
