38.0 mm Kolben mit zwei 2 mm Rechteck-Kolbenringen mit Flankensicherung (FS) für Mofas, Mopeds und Kleinmotorrädern mit Sachs 502/1 A, 502/1 B, 502/1 AX, 502/1 AX, 502/1 A CH, 502/1 A DK, 502/1 A NL, 502/1 A S und 502/1 A SF Motor (umgangssprachlich oft Torpedo- oder Raketenmotor genannt).
Das Kolbenset passt unter anderem bei folgenden Modellen:
- Hercules CB1 City Bike, L50, MF1, MF2, MP1
- Rex Miniped, Miniped MK2
- Sparta Happy
- Motograziella
- Pony City
- KTM Hobby 1968 - 1972
Der Kolbenbolzen ist wie beim Original einseitig geschlossen, damit keine Abgase durch den Bolzen zurück in den Ansaugtrakt gedrückt werden.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.

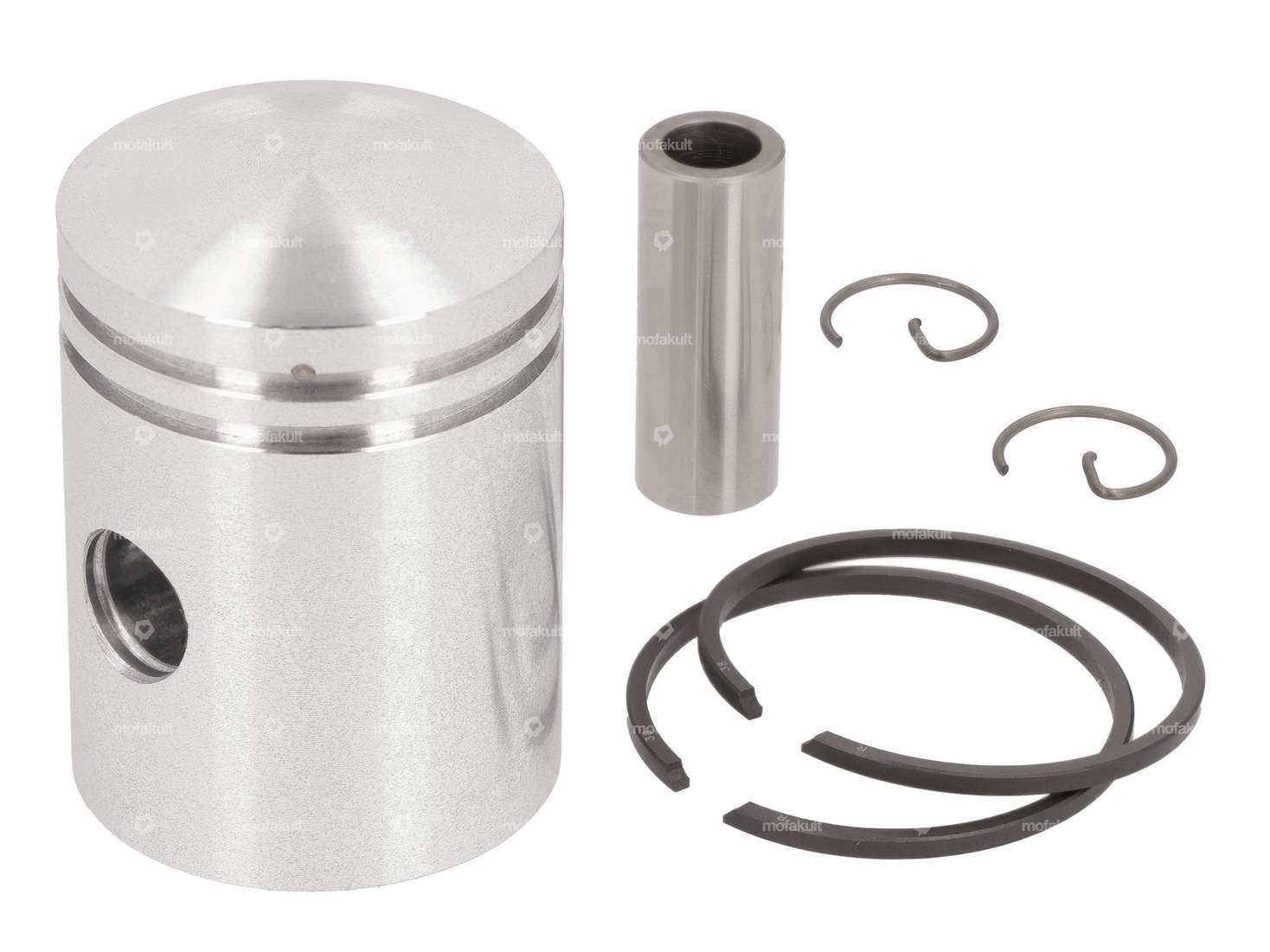

Das Kolbenkit enthält Kolben, Kolbenbolzen, Kolbenclips und Kolbenringe.
Weitere Varianten des Kolbenkits und entsprechendes Montagewerkzeug findest du bei den Zubehörartikeln.
| Nenndurchmesser | 38 mm |
| Ø aussen Kolben (A) | 37.94 mm |
| Kompressionshöhe (C) | 28 mm |
| Wölbung (D) | 3 mm |
| Gesamthöhe Kolben (E) | 53 mm |
| Anzahl Kolbenringe (F) | 2 Stk. |
| Kolbenringform | Rechteck-Ring |
| Kolbenringstoss | Flankensicherung (FS) |
| Höhe Kolbenring | 2 mm |
| Dicke Kolbenring | 1.6 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Gewicht Kolben-Kit | 87 g |
| Sachs | 502 1A / 1B (Torpedo) |
| Hercules | |
| KTM | |
| Motograziella |
Bewertungen
Zubehör & Verwandtes
GPO Kolbenbolzen-Auszieher Ø 10, 12, 14 mm
Hersteller: GPO · Material: Stahl · Oberfläche: brüniert · Gesamtlänge: 130 mm · Durchmesser: 10 mm · Durchmesser: 12 mm · Durchmesser: 14 mm · Schlüsselweite: 10 mm · Schlüsselweite: 17 mm · Anwendungsbereich: (De-) Montagewerkzeug · Anzahl Bestandteile: 7 Stk.
EUR 24.40
Zylinderfuss- und Ansaug-Dichtung | Sachs 502/1B
Hersteller: Made in Germany · Material: Ölpapier · Anzahl Bestandteile: 2 Stk. · Dicke: 0.35 mm · Dicke: 0.55 mm · Lochabstand Einlass: 30 mm · Lochbild [mm]: 40 x 41 mm · Sachs OEM-Nr.: 0250 139 000 · Sachs OEM-Nr.: 0250 140 000
EUR 12.00
Nicht lagernd
Kolben 38 mm | Sachs 50/2 1A, 1B
Nenndurchmesser: 38 mm · Ø aussen Kolben (A): 37.94 mm · Ø Kolbenbolzen (B): 12 mm · Kompressionshöhe (C): 28 mm · Wölbung (D): 3 mm · Gesamthöhe Kolben (E): 53 mm · Anzahl Kolbenringe (F): 2 Stk. · Kolbenringform: Rechteck-Ring · Kolbenringstoss: Flankensicherung (FS) · Höhe Kolbenring: 2 mm · Dicke Kolbenring: 1.6 mm · Gewicht Kolben-Kit: 87 g
EUR 73.30
Kolben 38.6 mm | Sachs 50/2 1A, 1B
Nenndurchmesser: 38.6 mm · Ø aussen Kolben (A): 38.54 mm · Ø Kolbenbolzen (B): 12 mm · Kompressionshöhe (C): 28 mm · Wölbung (D): 3 mm · Gesamthöhe Kolben (E): 53 mm · Anzahl Kolbenringe (F): 2 Stk. · Kolbenringform: Rechteck-Ring · Kolbenringstoss: Flankensicherung (FS) · Höhe Kolbenring: 2 mm · Dicke Kolbenring: 1.6 mm · Gewicht Kolben-Kit: 92 g
EUR 73.30

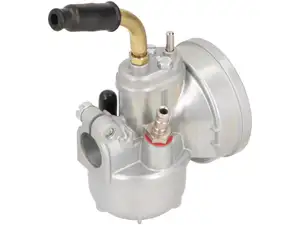

Vergaser Bing 1/10/99 (Nachbau) | Sachs 50/2 1A, 1B
