38.6 mm Kolben mit zwei 2 mm Rechteck-Kolbenringen mit Flankensicherung (FS) für Mofas, Mopeds und Kleinmotorrädern mit Sachs 502/1 A, 502/1 B, 502/1 AX, 502/1 AX, 502/1 A CH, 502/1 A DK, 502/1 A NL, 502/1 A S und 502/1 A SF Motor (umgangssprachlich oft Torpedo- oder Raketenmotor genannt).
Das Kolbenset passt unter anderem bei folgenden Modellen:
- Hercules CB1 City Bike, L50, MF1, MF2, MP1
- Rex Miniped, Miniped MK2
- Sparta Happy
- Motograziella
- Pony City
- KTM Hobby 1968 - 1972
Der Kolbenbolzen ist wie beim Original einseitig geschlossen, damit keine Abgase durch den Bolzen zurück in den Ansaugtrakt gedrückt werden.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.

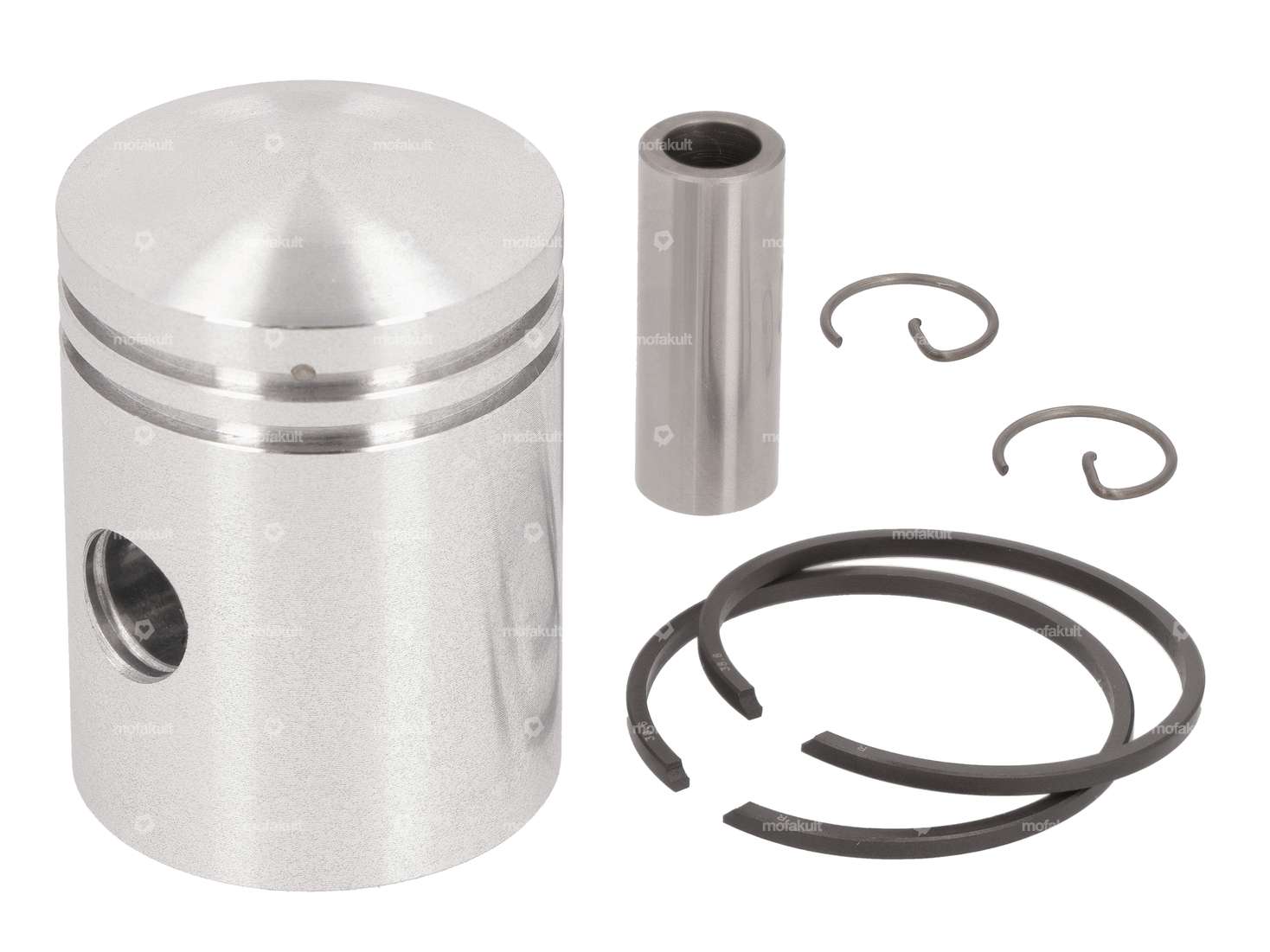

Das Kolbenkit enthält Kolben, Kolbenbolzen, Kolbenclips und Kolbenringe.
Weitere Varianten des Kolbenkits und entsprechendes Montagewerkzeug findest du bei den Zubehörartikeln.
Originale Sachs-Ersatzteilnummer: 0286 373 007
| Nenndurchmesser | 38.6 mm |
| Ø aussen Kolben (A) | 38.54 mm |
| Kompressionshöhe (C) | 28 mm |
| Wölbung (D) | 3 mm |
| Gesamthöhe Kolben (E) | 53 mm |
| Anzahl Kolbenringe (F) | 2 Stk. |
| Kolbenringform | Rechteck-Ring |
| Kolbenringstoss | Flankensicherung (FS) |
| Höhe Kolbenring | 2 mm |
| Dicke Kolbenring | 1.6 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Gewicht Kolben-Kit | 92 g |
| Sachs OEM-Nr. | 0286 373 007 |
| Sachs | 502 1A / 1B (Torpedo) |
| Hercules | |
| KTM | |
| Motograziella |
