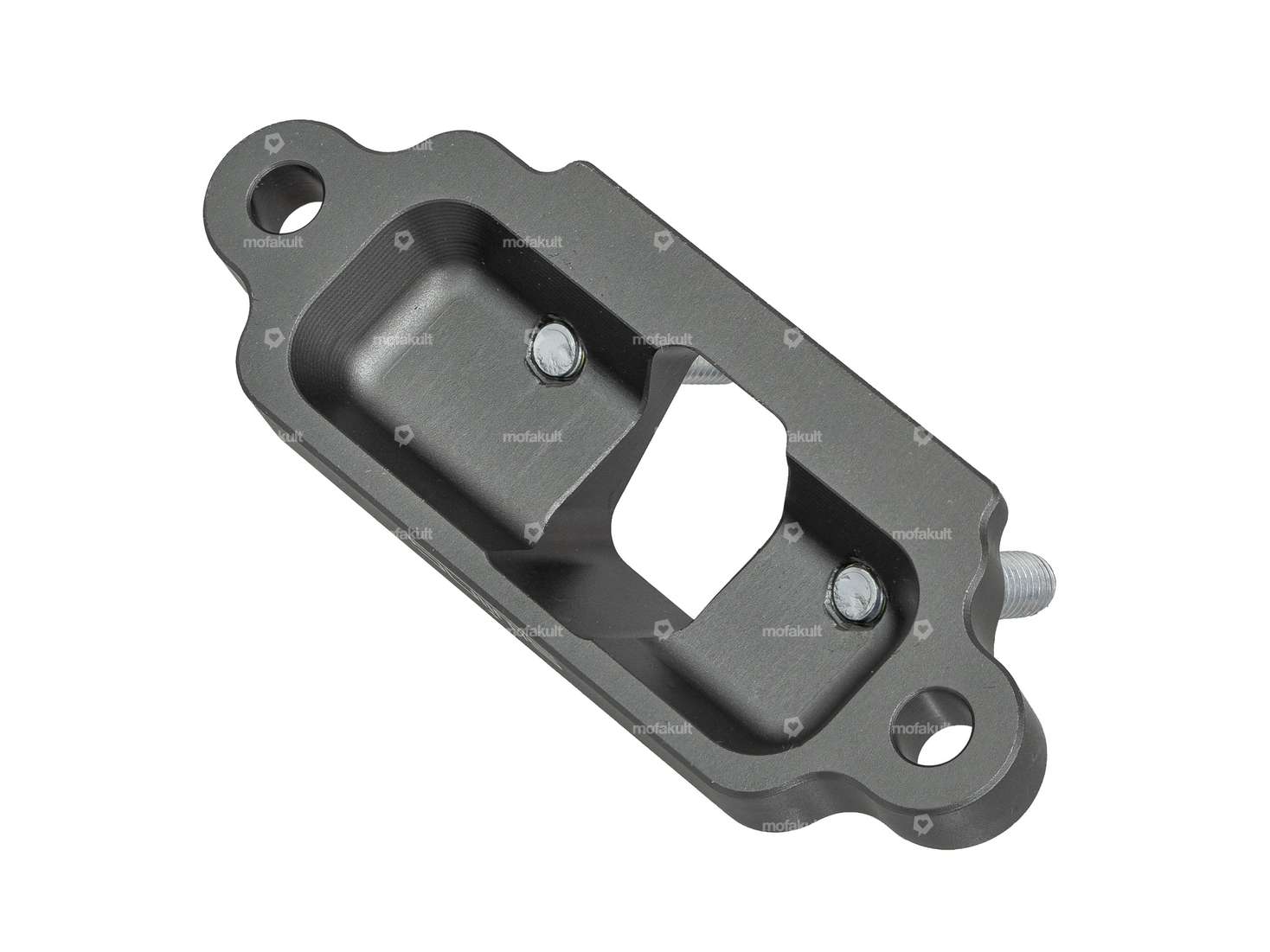

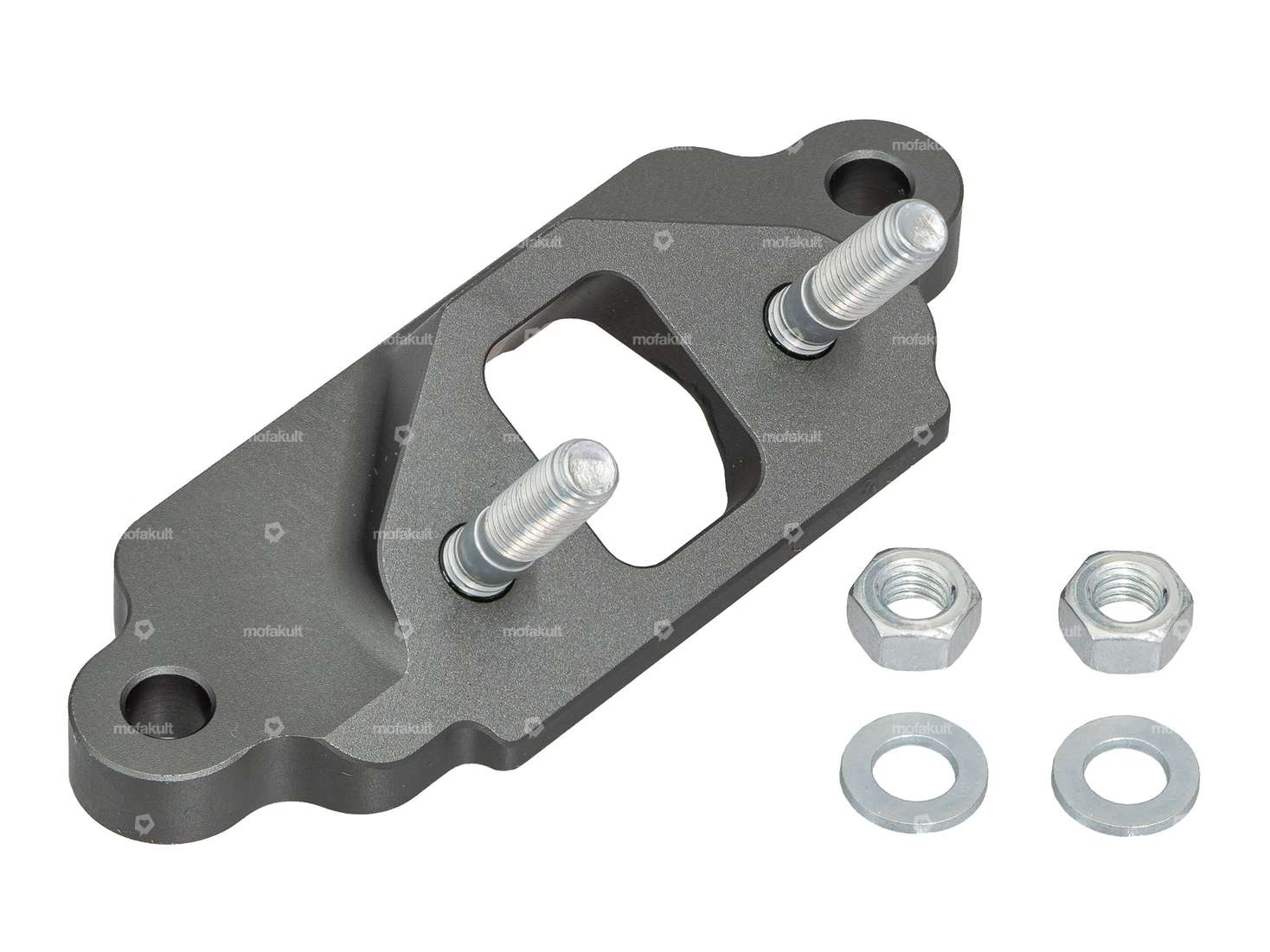

Membranblock aus CNC gefrästem Aluminium mit 18 x 14 mm Einlassfenster. Ideale Flanschplatte um den 17 mm SSB Vergaser zu montieren.
Passend zu Sachs 502, 50/2, 50/3, 50/4 Mofas / Mopeds mit Membraneinlass.
Die Stehbolzen des Ansaugflansches sind bereits mit Loctite gesichert.
Lochabstand zum Zylinder: 67 mm
Abstand Stehbolzen: 31 mm
Gewinde: M5
Achtung: Durch die Beschaffenheit des Einlasses ist der Vergaser ca. 5-8 mm höher, dies kann mit 2-3 Korkdichtungen unterhalb des Vergasers ausgeglichen werden.
Zudem ist eine leichte Anpassung am Lüfterdeckel nötig.
Dichtungen sowie weitere Zwischenflansche findest du in den Zubehörartikeln.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Details
Gesamtlänge | 29 mm |
Hersteller | swiing® ingenious parts |
Anwendungsbereich | Tuning |
Oberfläche | eloxiert, verzinkt (blau) |
Material | Aluminium, Stahl |
Anzahl Klappen | 2 Stk. |
Dicke | 6.9 mm |
Befestigungsart | Schrauben |
Ø innen | 17 mm |
Breite | 80 mm |
Gewindeart | M5x0.8 (Standardgewinde) |
Lochabstand | 67 mm, 31 mm |
Anzahl Befestigungspunkte | 4 Stk. |
Passend für folgende Modelle
Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 502 (Saxonette) - AML 50/2 - ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 50/3 50/4 - MLFB (2.6 PS) |
