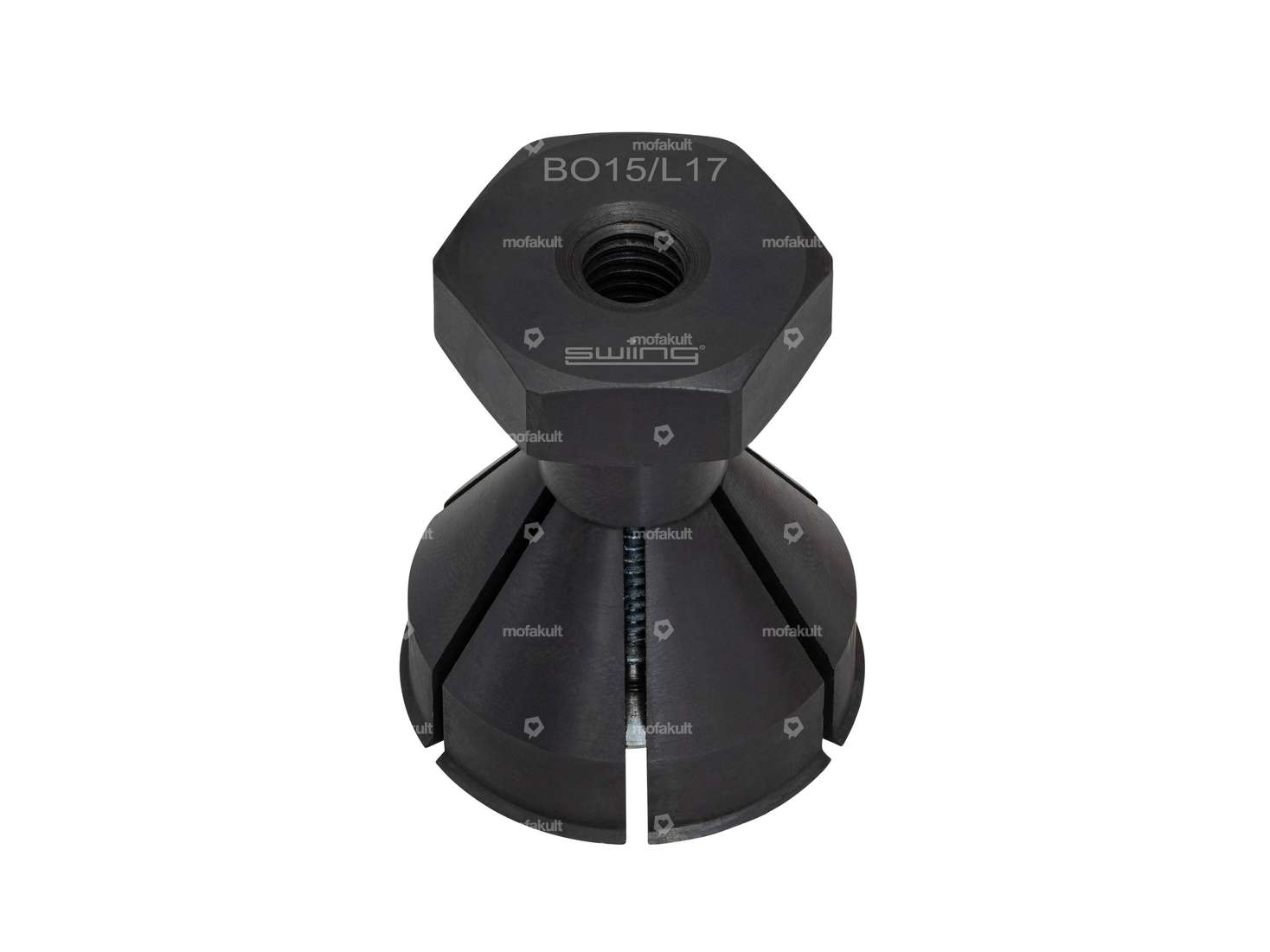

Lagerabzieher, um den Aussenring von L17 und BO15 Schulterkugellager aus dem Motorengehäuse auszuziehen. Diese Schulterlager wurden bei Mofas, Mopeds, Mokicks und Kleinkrafträdern der Marken Sachs 503, Hercules und Puch Velux X30 (Z50) verwendet.

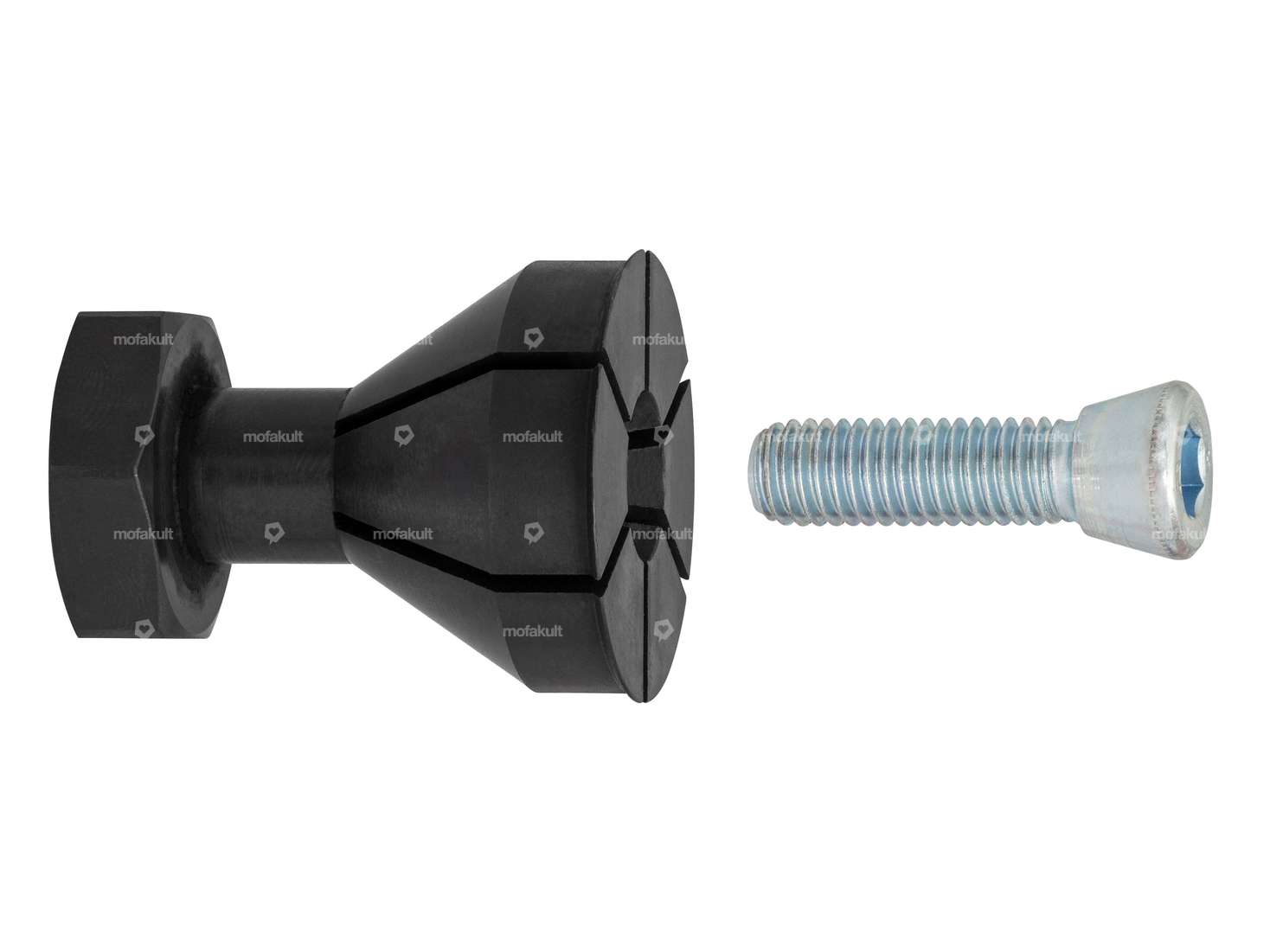

Mit der Spezialschraube wird der durch Gasnitrieren gehärteten Stahl-Abzieher gespreizt und der Aussenring dadurch geklemmt.

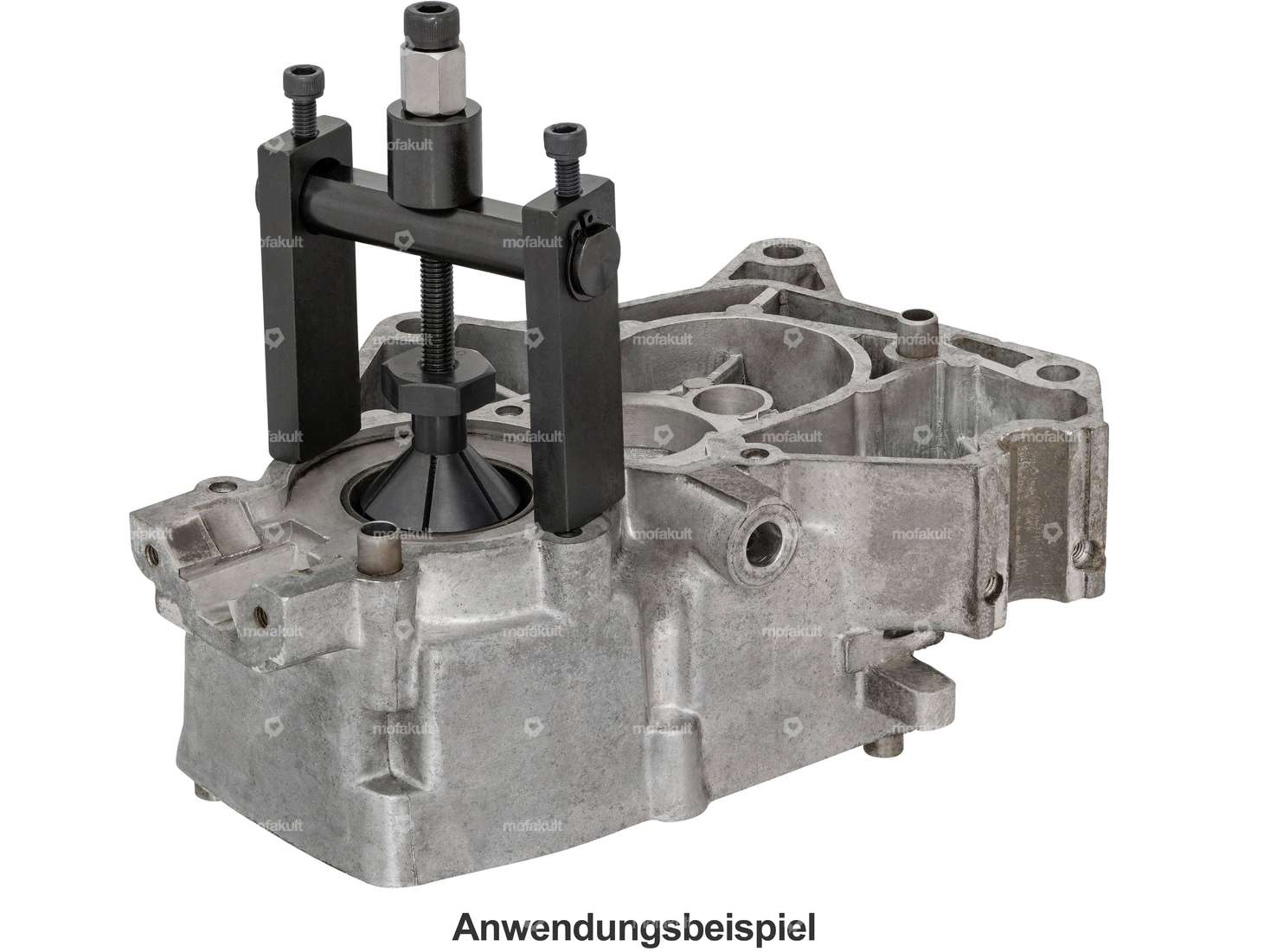

Nun kann mittels eines Innenlagerabziehers der fixierte Aussenring aus dem Gehäuse gezogen werden (siehe Abbildung 3 und 4).
Ø aussen: 33 mm
Lagertyp: L17 & BO15
Ø Lagerschale aussen: 40 mm
Gewinde: M8
Den passenden Innenlagerabzieher sowie den Lagerabzieher für Schulterkugellager findest du bei den Zubehörartikeln.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
| Hersteller | swiing® ingenious parts |
| Material | Stahl |
| Ø aussen | 33 mm |
| Anwendungsbereich | Spezialwerkzeug |
| Universal | |
| Puch | ZA50 (Fahrtwindgekühlt) ZA50 (Gebläsegekühlt) Z50 (X30 Sport) Z50 (X30 Velux) 2-Gang MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
| Sachs | 50/3 50/4 - MLFB (2.6 PS) , LKH (4.5 PS) 503 - AAL , ABL , 2AL / 2BL , AB |
Bewertungen
Zubehör & Verwandtes
swiing® ingenious Abzieher L17 / BO15 / E15 Schulterlager
Schlüsselweite Abzug: 8 mm · Schlüsselweite Abzug: 19 mm · Spannweite: 24 mm · Hersteller: swiing® ingenious parts · Spanntiefe: 10 mm · Abziehschale: BO15 · Abziehschale: E15 · Abziehschale: L17 · Anzahl Bestandteile: 1 Stk. · Oberfläche: verzinkt (blau) · Durchmesser: 24 mm · Durchmesser: 40.3 mm · Gesamtlänge: 120 mm · Gewindeart: M6x1 (Standardgewinde) · Gewindeart: M8x1.25 (Standardgewinde) · Anwendungsbereich: (De-) Montagewerkzeug
EUR 53.80
NSK L17 Schulterkugellager
Lagerart: Schulterlager · Lagernummer: L17 · Breite Innenring: 10 mm · Hersteller: NSK · Lagerluft: CN (Standard) · Lagerkäfig: Messingkäfig kugelgeführt · Material: Messing · Material: Stahl · Breite: 10 mm · Ø innen: 17 mm · Ø aussen: 40 mm · Kugellager geschlossen: Nein · Anwendungsbereich: Standard
EUR 23.90
GPO Lagerabzieher-Set innen
Spannweite: 8 mm · Spannweite: 25 mm · Hersteller: GPO · Spanntiefe: 10 mm · Spanntiefe: 20 mm · Material: Stahl · Oberfläche: brüniert · Gesamtlänge: 140 mm · Schlüsselweite Schraube: 14 mm · Anzahl Bestandteile: 11 Stk. · Anwendungsbereich: (De-) Montagewerkzeug
EUR 208.30
NSK BO15 Schulterkugellager 15/40/10 (A4502)
Lagerart: Schulterlager · Lagernummer: BO15 · Breite Innenring: 10 mm · Hersteller: NSK · Lagerkäfig: Messingkäfig kugelgeführt · Material: Messing · Material: Stahl · Breite: 10 mm · Ø innen: 15 mm · Ø aussen: 40 mm · Kugellager geschlossen: Nein · Anwendungsbereich: Standard · Pony OEM-Nr.: A4502 · Sachs OEM-Nr.: 0932 007 001
EUR 30.50
swiing® revival Kugellager Abzieher L17 / BO15 / E15 / E20 / 6203 / 6202
Hersteller: swiing® revival parts · Abziehschale: BO15 · Abziehschale: E15 · Abziehschale: E20 · Abziehschale: L17 · Abziehschale: 6202 · Abziehschale: 6203 · Anwendungsbereich: Spezialwerkzeug · Material: Stahl · Oberfläche: gasnitriert · Oberfläche: verzinkt (blau) · Anzahl Bestandteile: 3 Stk.
EUR 48.90

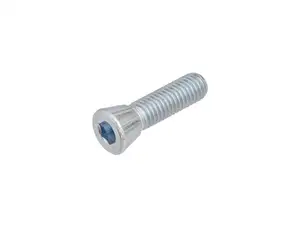

swiing® ingenious Spreizschraube M8x25 Konuskopf Innensechskant verzinkt 12.9
