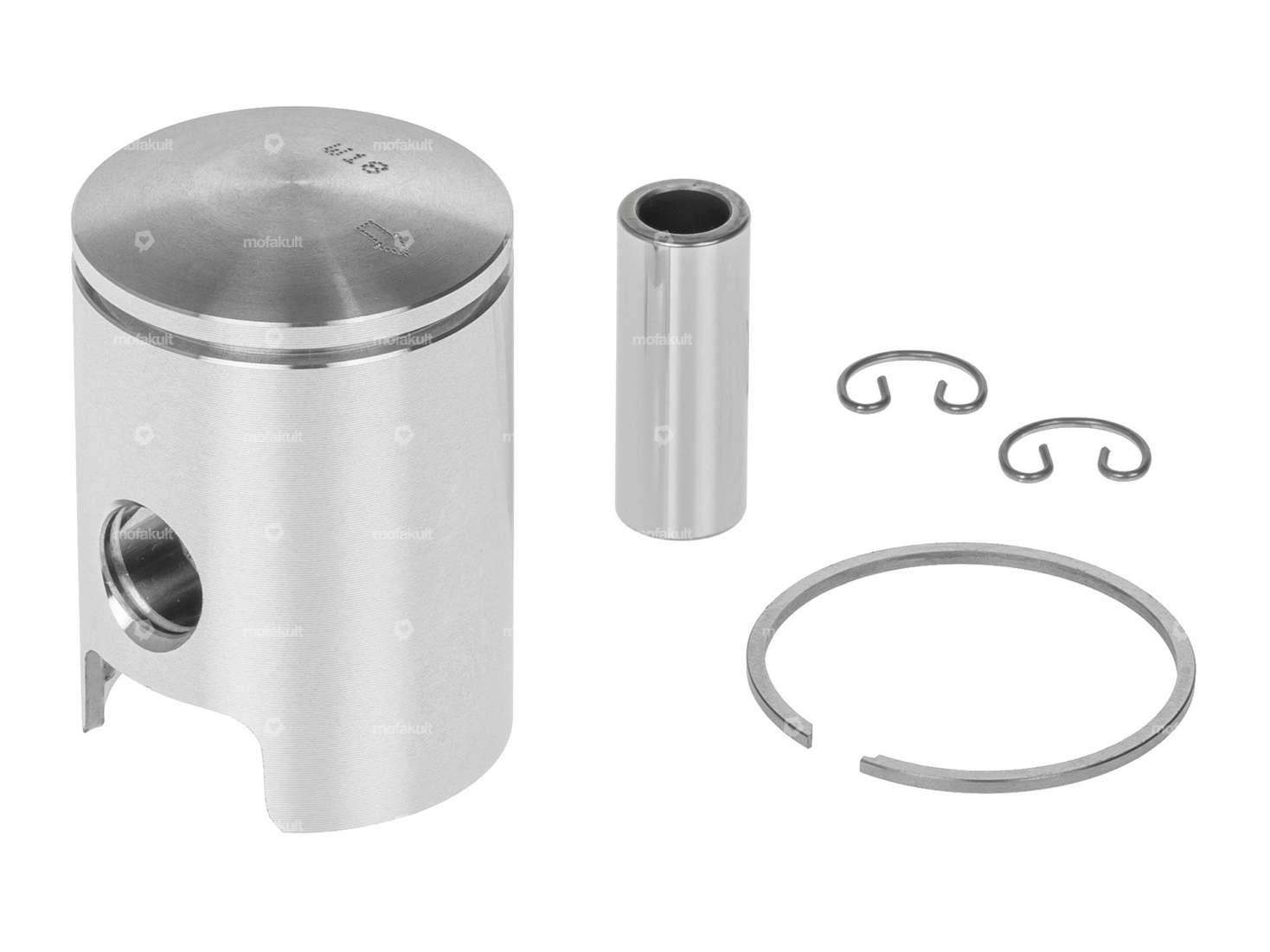

37.96 mm Kolben mit einem 1.5 mm Rechteck-Kolbenring mit Innensicherung (IS) passend zu Sachs 503 ADV Motoren.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Toleranz A
Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Entsprechendes Montagewerkzeug, Kolbenbolzensicherungen und ggf. den entsprechenden Zylinder findest du bei den Zubehörartikeln.
Originale Sachs-Ersatzteilnummer: A2270A
Qualitätsprodukt des italienischen Herstellers Meteor.
| Nenndurchmesser | 38 mm |
| Hersteller | Meteor |
| Ø aussen Kolben (A) | 37.96 mm |
| Kompressionshöhe (C) | 28 mm |
| Wölbung (D) | 3 mm |
| Gesamthöhe Kolben (E) | 54 mm |
| Anzahl Kolbenringe (F) | 1 Stk. |
| Kolbenringform | Rechteck-Ring |
| Kolbenringstoss | Innensicherung (IS) |
| Höhe Kolbenring | 1.5 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Toleranzgruppe | A |
| Kolbengewicht | 78 g |
| Sachs | 503 - ADV |
Zubehör & verwandte Produkte
GPO Kolbenbolzen-Auszieher Ø 10, 12, 14 mm
Hersteller: GPO · Durchmesser: 10 mm · Durchmesser: 12 mm · Durchmesser: 14 mm · Material: Stahl · Oberfläche: brüniert · Anwendungsbereich: (De-) Montagewerkzeug · Schlüsselweite SW: 10 mm · Schlüsselweite SW: 17 mm · Gesamtlänge: 130 mm · Anzahl Bestandteile: 7 Stk.
EUR 24.30
Mofa-Fans wie du kauften auch:
swiing® revival Schwimmernadel Bing (mit Einstich) SRE, SRC, SRF, SRA, 85, 18
Breite: 3.3 mm · Hersteller: swiing® revival parts · Material: Aluminium · Material: Gummi · Bauteilgruppe Vergaser: Stellschrauben, Schwimmer, etc. · Oberfläche: blank · Vergasertyp: SRA (1/11/35) Velux · Vergasertyp: SRC · Vergasertyp: SRE · Vergasertyp: SRF · Vergasertyp: 18 Katalysator · Vergasertyp: 85 · Ø aussen: 2.6 mm · Ø aussen: 4 mm · Gesamtlänge: 12 mm · Farbe: schwarz · Farbe: silber · Alternative Ausf. der Pony OEM-Nr.: A4595A · Alternative Ausf. der Sachs OEM-Nr.: Bing 47-032
EUR 8.45
Wellendichtring NBR 17/33/7 B DUO Kurbelwelle | Sachs 503 AB, ADV
Breite: 7 mm · Wellendichtringtyp: B DUO - Mit Blech-Aussenmantel / zwei Dichtlippen. · Hersteller: Sachs · Verwendungsort: Kurbelwelle · Material: NBR · Ø innen: 17 mm · Ø aussen: 33 mm · Temperaturbeständigkeit (min.): -30 - 100 °C
EUR 10.90
swiing® revival Getriebedeckeldichtung | Sachs 503 AAL, ABL, AB, AC, ADV, 2AL, 2BL (A1888)
Hersteller: swiing® revival parts · Material: Dichtpapier · Farbe: sandfarben · Gesamtlänge: 200 mm · Breite: 130 mm · Dicke: 0.35 mm · Anzahl Befestigungspunkte: 6 Stk. · Anzahl Bestandteile: 1 Stk. · Pony OEM-Nr.: A1888 · Sachs OEM-Nr.: 0250 150 000
EUR 6.60
Heidenau 2.25 x 17" Reifen M4 Allround
Hersteller: Heidenau · Reifenbreite [Zoll]: 2.25 " · Farbe: schwarz · Breite [Zoll]: 2 1/4 · Radgrösse [Zoll]: 17 " · Alte Bezeichnung: 21 x 2.25 · Geschwindigkeitsindex: B = 50 km/h · Tragfähigkeitsindex: 28 = 100 Kg · Profiltyp: M4 · Reifentyp: Allround · Weisswand: Nein · Schlauchlos (ja/nein): Tubetype TT (benötigt Schlauch)
EUR 53.60
swiing® revival Radachse M10.5x1 x 175 Rücktritt Inox
Material: Chromstahl (umgangssprachlich bekannt als Nirosta) · Hersteller: swiing® revival parts · Gewindeart: MF10.5x1 (Feingewinde) · Gesamtlänge: 175 mm · Ø Schaft: 10.5 mm · Länge Schaft: 95.6 mm · Gewindelänge: 34 mm · Gewindelänge: 45 mm
EUR 36.50

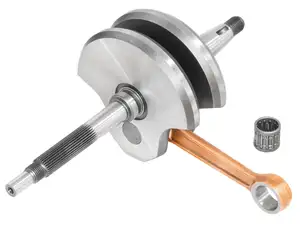

Jasil Kurbelwelle | Sachs 503 AC / ADV (A3337 / A2904)
Hersteller: Jasil · Material: Stahl · Wangenart: standard · Anwendungsbereich: Standard · Gewindeart: MF10x1 (Feingewinde) · Kurbelwellenhub: 44 mm · Pleuellänge Mitte-Mitte: 86 mm · Anzahl Gänge: 2 Stk. · Gesamtlänge Kurbelzapfen kupplungsseitig: 97 mm · Gesamtlänge Kurbelzapfen zündseitig: 62 mm · Ø Kurbelwangen: 83 mm · Ø Pleuelauge: 15 mm · Gewicht: 964 g · Ø Kolbenbolzen (B): 12 mm · Ø Lagersitz (kupplungsseitig): 12 mm · Ø Lagersitz (zündungsseitig): 15 mm · Gewindelänge: 7 mm · Gewindelänge: 11 mm · Dimension Nadellager: 12 / 15 x 12.8 mm (axe 12) · Breite Kurbelwangen: 34.2 mm · Länge 1. Absatz: 9.4 mm · Länge 2. Absatz: 19.4 mm · Länge 3. Absatz: 74 mm · Ø 1. Absatz (kupplungsseitig): 17 mm · Ø 2. Absatz (kupplungsseitig): 12 mm · Ø 3. Absatz (kupplungsseitig): 11.6 mm · Länge Absatz (zündungsseitig): 32 mm
EUR 244.10

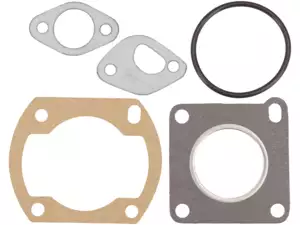

swiing® revival Dichtsatz Zylinder | Sachs 503 AB, AC, ADV (Breitwand)
